現場報告④
浦添大公園南エントランス管理事務所の現場報告です。

瓦のおさまりを確認する為のモックアップが完成しました。

スラブ面、パラペットの立上がり、雨樋の溝まで、躯体が正確に再現されています。
これは一番急な部分で、おおよそ23度の勾配があります。

瓦を載せる木下地もしっかり組まれ、瓦桟と瓦の配置を確認。

軒先の金物、穴あき瓦、漆喰まで、仕上を確認して
課題も把握できました。すごくイイ感じですよね



現場は

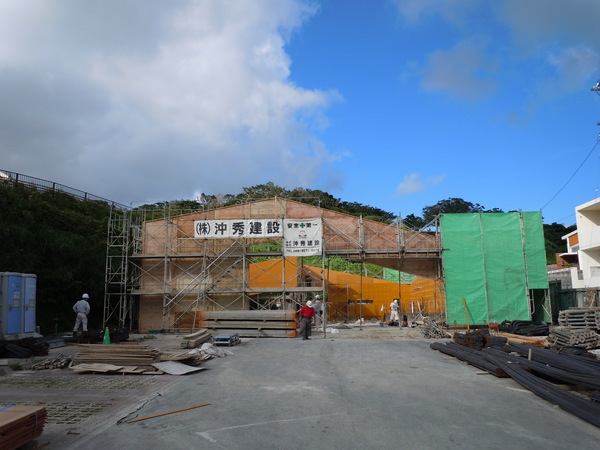

5月末から型枠の建て込みが始まりました。
建物のお顔の形態とスケールが分かります。高いところで6.5mあります。

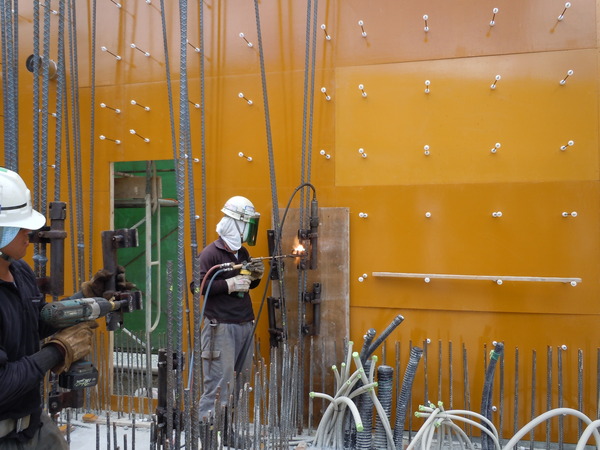

今回、壁の端部補強筋はガス圧接継手だったので、初ガス圧接の立会でした。

圧接部は超音波探傷試験(超音波のはね返りを専用の機器で確認する)で、
正確に鉄筋が繋げられているかを確かめます。


壁の配筋の様子。
水平に配筋する為、職人さんは一列になって作業します。


現場の外では、スラブの型枠を制作。
単純そうに見えて、複雑な面の形をしているので、
かなり奮闘しているご様子で、頭が下がります。

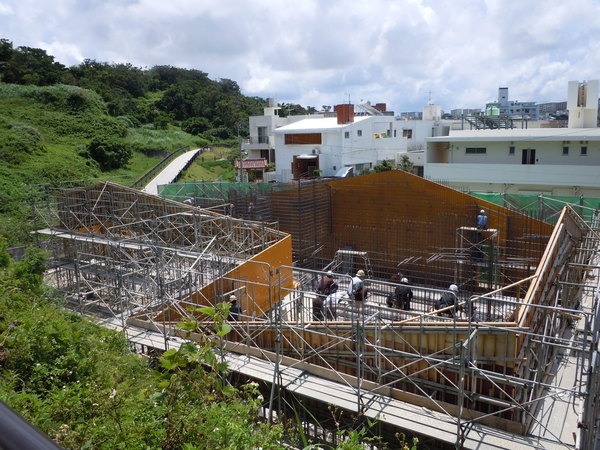

6月に入ると、壁の配筋と型枠はほぼ完了。
カーテンウォールを固定する垂れ壁や、梁の部分が製作され始めると
屋根の折れている形が見えてきます。




6月中旬、スラブ型枠の木毛セメント板が設置され
スラブの配筋が始まりました。

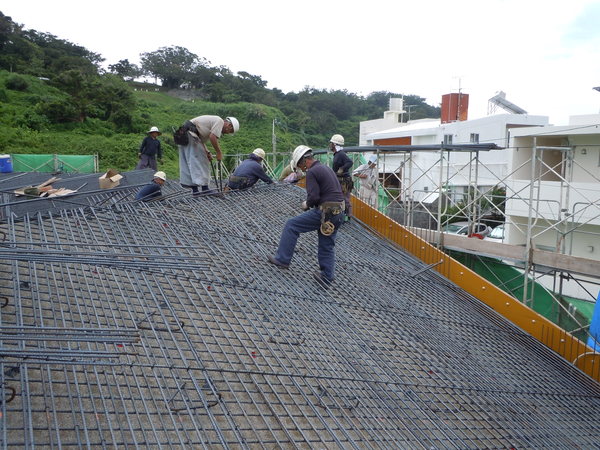

一番急勾配の箇所を配筋している様子。

沢山の職人さん、
「おね線」の部分が鉄筋の上からでもよく分かります。


いよいよ次は棟上げの打設です!

(haruno)
